Überspannungstest; Was ist ein Überspannungstest (SURGE)?

Mit der rasanten Entwicklung der Technologie spielen elektronische Geräte eine immer wichtigere Rolle in unserem Leben.Wir können nicht ignorieren, dass elektronische Geräte im normalen Betrieb auf verschiedene elektromagnetische Störungen (EMI) reagieren können.Um den normalen Betrieb elektronischer Geräte zu gewährleisten, wurde die EMV-Überspannungstest (SURGE) eingeführt.

Zunächst wollen wir uns mit dem EMV-Test "SURGE" vertraut machen.

Was ist ein EMV-Überspannungstest (SURGE)?

Die EMV-Überspannung (SURGE) ist eine wichtige Prüfung, mit der die Störungssicherheit elektronischer Geräte bei sofortigen Spannungsschwankungen ermittelt wird.Blitz und andere Phänomene, die in der realen Umgebung auftreten können, um die Überlebensfähigkeit von Geräten in rauen elektromagnetischen Umgebungen zu testenZum Beispiel, ob elektronische Geräte nach einem Blitzschlag normal funktionieren können.

Im elektromagnetischen Kompatibilitäts-EMC-Test gibt es einen Test, der als Überspannungstest bezeichnet wird.

Der EMV-Überspannungstest (Electromagnetic Compatibility Surge Test) ist eine Prüfmethode, mit der geprüft wird, ob elektronische Geräte vorübergehenden Spannungen aus dem Stromnetz standhalten.Die EMV-Überspannungsprüfung erfolgt in der Regel nach der internationalen Norm IEC 61000-4-5..

Bei EMV-Überspannungstests wird die Prüfvorrichtung vorübergehenden Spannungen ausgesetzt, die das Stromnetz simulieren, um plötzliche Überspannungsereignisse im Stromnetz zu simulieren.Diese Überspannungen können durch Blitzeinschläge verursacht werden., Ausfälle des Stromnetzes, Stromschalter usw. und können die Ausrüstung beschädigen oder den normalen Betrieb der Ausrüstung beeinträchtigen.

Was ist der Zweck des EMV-Tests?

Zunächst kann durch die EMV-Überspannung (SURGE) die Leistung der elektromagnetischen Kompatibilität (EMV) elektronischer Geräte bewertet werden.Elektromagnetische Verträglichkeit bezieht sich auf die Fähigkeit elektronischer Geräte, in einer bestimmten Umgebung normal zu arbeiten, ohne andere Geräte zu beeinträchtigen.- Zweitens kann der EMV-Überschlag (SURGE) den Konstrukteuren elektronischer Geräte helfen, mögliche Mängel im Konstruktions- oder Produktionsprozeß der Geräte zu finden.so die Zuverlässigkeit und Stabilität der Ausrüstung verbessert.

Normen für die Prüfung von EMV-Spannungen

1. Elektrische und elektronische Geräte: GB/T17626.4-2006, IEC61000-4-5: 2001;

2- Ausrüstung für Informationstechnologie: GB/T17618-2015, CISPR24: 2010;

3. Haushaltsgeräte, Elektrowerkzeuge und ähnliche Geräte: GB/T4343.2-2009, CISPR14-2: 2008;

4. Elektrische Geräte für Mess-, Kontroll- und Laborzwecke: GB/T18268.1-2010, IEC61326-1:2005;

5. Eisenbahntransitgeräte: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6. Technische medizinische Geräte: GB4824-2013, IEC CISPR11: 2010;

7. Programmierbare Steuerung: GB/T15969.2-2008, IEC61131-2: 2007;

8. Computerausrüstung: GB/T9813.1-2016, GB/T9813.2-2016;

9. Photovoltaikgeräte: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10. Geschwindigkeitsverstellbares elektrisches Übertragungssystem: GB12668.3-2012, IEC61800-3: 2004;

11. Ausrüstung für Windkraftanlagen: NB/T31004-2011;

12- Messrelais und Schutzvorrichtungen: NB/T31004-2011.

Die wichtigste Norm für die EMV-Überspannungstests ist die IEC 61000-4-5, die die elektromagnetische Kompatibilitätsleistung festlegt, die Geräte bei plötzlicher Überspannung (d. h.Überspannung) im Stromnetz.

Zusätzlich zu IEC 61000-4-5 gibt es eine Reihe weiterer EMV-Überspannungstests, darunter:

1.ANSI C62.41: Diese Norm eignet sich für Überspannungs- und Transformatorwiderstandsprüfungen in Stromversorgungssystemen.

2. EN 61000-6-1 und EN 61000-6-2: Diese Normen legen die Methoden und Anforderungen für EMV-Prüfungen unter verschiedenen Umweltbedingungen fest.

3. FCC Teil 18: Dies ist die von der Federal Communications Commission der Vereinigten Staaten festgelegte EMV-Prüfungsanforderung und gilt für nichtverbraucherbezogene elektronische Geräte wie Industrie,wissenschaftliche und medizinische Ausrüstung.

4.VDE 0843: Dies ist die von der Deutschen Vereinigung für Elektroelektronik und Informationstechnologie festgelegte EMV-Prüfungsanforderung, einschließlich Überspannungstests.

Diese Normen spielen eine wichtige Rolle bei der Prüfung von EMV-Spannungen.Ausrüstungshersteller müssen Prüfungen nach den Normen ihres Landes oder ihrer Region durchführen, um sicherzustellen, dass die Ausrüstung während der Verwendung den entsprechenden Anforderungen und Vorschriften entspricht.

Bei der EMV-Oberspannungstestung wird im Allgemeinen ein simulierter Überspannungsgenerator verwendet, um Spannungspulse in die zu prüfende Ausrüstung zu injizieren und dann die Reaktion der Ausrüstung zu ermitteln.

Die folgenden Methoden zur Prüfung von EMV-Streibschlägen sind allgemein:

1. Die Anforderungen und Normen für die EMV-Prüfung von Prüfgeräten, wie z. B. IEC 61000-4-5, zu bestimmen.

2. Bereiten Sie den Überspannungsgenerator und die Prüfgeräte vor und schließen Sie die Prüfgeräte an die simulierte Stromleitung und den Überspannungsgenerator an.

3. Der Überspannungsgenerator wird eingestellt und die entsprechenden Prüfparameter wie Prüfspannung, Wellenform, Frequenz und Prüfzeit festgelegt.

4Vor Beginn der Prüfung ist zu prüfen, ob die Prüfvorrichtung richtig verdrahtet ist und die entsprechenden Sicherheitsanforderungen erfüllt.

5. Beginnen Sie die Prüfung, injizieren Sie Überspannungspulse in die Prüfeinrichtung und notieren Sie die Reaktion der Prüfeinrichtung, z. B. ob ein Fehler vorliegt, ob die Stromversorgung unterbrochen ist usw.

6Wenn ein Problem mit der Prüfvorrichtung auftritt, muss sie untersucht und analysiert werden, um die Ursache des Problems herauszufinden und die notwendigen Reparaturen und Verbesserungen vorzunehmen.

7. Analyse und Bewertung der Testergebnisse, um festzustellen, ob die Prüfgeräte die entsprechenden EMV-Anforderungen und -normen erfüllen.

8Auf der Grundlage der Testergebnisse wird die Ausrüstung gegebenenfalls angepasst und verbessert, bis sie den entsprechenden EMV-Anforderungen und Normen entspricht.

Es ist zu beachten, daß die EMV-Streibprüfung in einem spezialisierten Labor oder einer spezialisierten Prüfstelle durchgeführt werden muß, um die Stabilität und Wiederholbarkeit der Prüfumgebung zu gewährleisten.Die Sicherheit der Prüfgeräte und des Prüfpersonals muss während des Prüfverfahrens berücksichtigt werden., und die entsprechenden Sicherheitsbetriebsverfahren und -normen müssen eingehalten werden.

Die Prüfkriterien für EMV-Spannungen basieren in der Regel auf dem verwendeten Prüfstandard, z. B. IEC 61000-4-5.

1. Ob der Überspannungstest bestanden hat: Das Gerät muss während des Tests normal arbeiten können und nicht von Überspannungspulsen betroffen sein.

2. Ob die Ausrüstung ausfällt: Wenn die Ausrüstung während der Prüfung ausfällt, z. B. wenn sie ausgeschaltet, neu gestartet, falsche Daten usw. liefert, bedeutet dies, dass ein Problem mit der EMV-Leistung der Ausrüstung besteht.

3. ob die Wellenform den Anforderungen entspricht: Die Wellenform des Überspannungspulses muss den entsprechenden Prüfbedingungen entsprechen, wie z. B. Anstiegszeit, Dauer, Spitzenspannung usw.

4. Wellenformgrenze: Wenn die Vorrichtung der Wellenform des Prüfimpulses während der Prüfung nicht standhalten kann, übersteigt beispielsweise die Spitzenspannung die maximale Spannung, der die Vorrichtung standhält,es bedeutet, dass ein Problem mit der EMV-Leistung des Geräts besteht.

5. Vor und nach der Wellenformgrenze:Es ist notwendig, den Zustand der Ausrüstung vor und nach der Überspannungsinjektion zu überprüfen, um festzustellen, ob die Ausrüstung vom Wellenformimpuls betroffen ist..

Es ist zu beachten, dass die Beurteilungskriterien je nach Prüfzweck, Prüfgerät und Prüfumgebung variieren können.es ist notwendig, die Prüfung nach den entsprechenden Prüfstandards durchzuführen, und auf der Grundlage der Testergebnisse beurteilen.

Die Notwendigkeit einer EMV-Streibprüfung

Elektronische Produkte, die den EMV-Überspannungstest nicht bestehen, können im tatsächlichen Gebrauch abstürzen, zurückgesetzt, fehlerhaft funktionieren oder ausbrennen, daher müssen EMV-Überspannungstests durchgeführt werden.

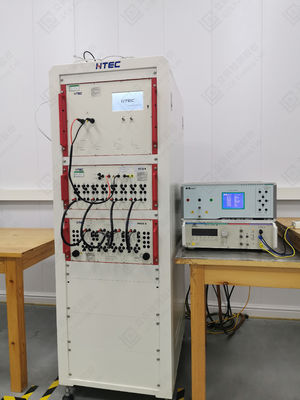

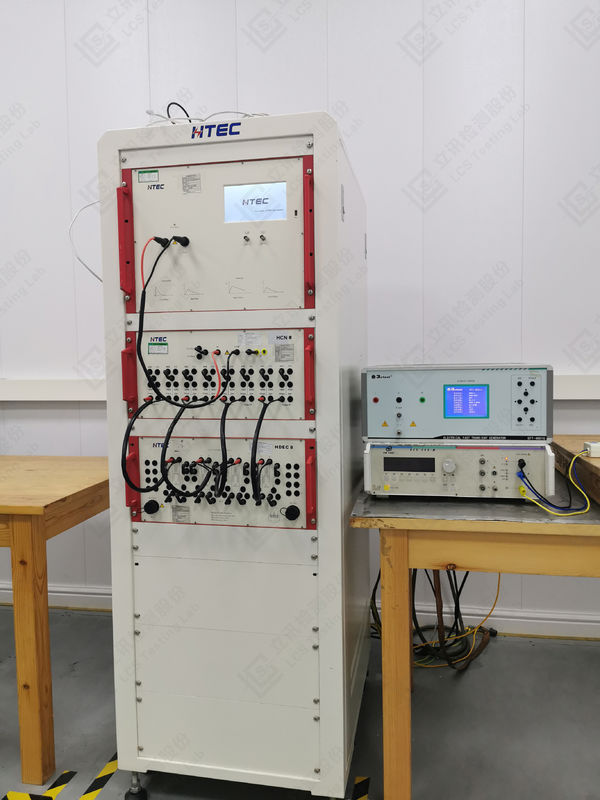

Geräte zur Prüfung von EMV-Überspannungen

1- Übergangsgeräte zur Simulation der Immunität.

2.Blitzschlag-Tester

3- Synthetischer Wellengenerator.

4. Dreiphasiges Kupplungsnetz

5. Datenleitungsverknüpfungsnetz

6.Blitzschlag-Tester

7.7.4KV-Prüfmodul

8. Kopplungs- und Entkopplungsnetze

Vorsichtsmaßnahmen für die Prüfung von EMV-Spannungen

1. Vor dem Versuch sollten sichergestellt werden, dass Schutzmaßnahmen gemäß den Anforderungen des Herstellers ergriffen werden.

2Die Testgeschwindigkeit beträgt einmal pro Minute, was nicht zu schnell sein sollte, um einen Leistungswiederherstellungsprozess für die Schutzvorrichtung zu ermöglichen.Das Phänomen der Blitzeinschläge in der Natur und das Schalten großer Schalter in Schaltstationen können keine sehr hohen Wiederholungsraten aufweisen.

3Test, in der Regel 5 Mal der positiven / negativen Polarität tun.

4- Die Prüfspannung sollte allmählich von niedrig auf hoch erhöht werden, um Artefakte aufgrund der nichtlinearen Eigenschaften des Voltampers zu vermeiden.Beachten Sie, dass die Prüfspannung die Anforderungen der Produktnorm nicht übersteigt, um unnötige Schäden zu vermeiden..

Was sind die Unterschiede zwischen Überspannungstests und Blitzschlagtests?

(1) Was ist der Unterschied zwischen ES-Transientprüfung und Blitzschlagprüfung?

Blitzschläge beziehen sich auf die augenblickliche Hochspannung, die durch Blitzschläge an Stromleitungen, Signalleitungen und Steuerungsleitungen erzeugt wird.TVS wird im Allgemeinen verwendet, um es zu unterdrücken.

(2) Welche Unterschiede und Zusammenhänge bestehen zwischen den beiden Versuchspunkten "Impulsstrom" und "Spannung" in der EMV-Prüfung?

1Einströmung beschreibt einen augenblicklichen großen Strom. Im Allgemeinen bezieht er sich auf den großen Strom, der innerhalb eines elektrischen Geräts für einen Moment erzeugt wird, wenn es angetrieben wird.Dies spiegelt sich hauptsächlich in induktiven und kapazitiven Belastungen wider.Die Induktionslast stellt den Motor dar, und in dem Moment, in dem der Motor startet, ist es gleichbedeutend mit einem Kurzschluss, und der Strom ist ziemlich groß,weil der Widerstand und die Induktivität der Motorwicklungen sehr gering sindInduktive Belastungen wie Kondensatoren sind gleichbedeutend mit Kurzschlüssen in dem Moment, in dem sie eingeschaltet werden.und der Strom ist theoretisch unendlich in diesem MomentAußerdem benötigt eine Leuchtstofflampe, wenn sie gestartet wird, eine sofortige hohe Spannung und einen großen Strom, um den Quecksilberdampf im Lampenrohr zu ionisieren.

2. Überspannung kann Strom oder Spannung beschreiben (in den meisten Fällen bezieht sie sich auf Spannung).eine sofortige Hochspannung im Stromnetz erzeugt und auf elektrische Geräte angewendet wird,.

3Kontakt: Wenn der Motor abgeschaltet wird, entsteht sowohl ein Aufprallstrom als auch ein Anstieg.

(3) Unterschied zwischen Überspannung und Blitzschlag

1. Unterschiedliche Eigenschaften

1Überspannung: Es handelt sich um einen augenblicklichen Spitzenwert, der den stabilen Wert übersteigt, der die Überspannungsspannung und den Überspannungsstrom umfasst.

2. Blitzschlag: Bei Blitzschlägen geht elektrischer Strom durch Menschen, Vieh, Bäume, Gebäude usw. und verursacht Verletzungen oder Schäden.

2Verschiedene Ursachen

1Überspannung: Ein heftiger Puls, der in nur wenigen Millionstel Sekunden auftritt.

2. Blitzschlag: eine schnelle Entladung zwischen einem Teil der geladenen Wolkenschicht und einem anderen Teil der Wolkenschicht mit einer anderen Art von Ladung oder der geladenen Wolkenschicht auf der Erde.

3. Unterschiedliche Merkmale

1Überspannung: Produkte, die Überspannungssperrvorrichtungen enthalten, können eine plötzliche große Energie effektiv absorbieren, um die angeschlossenen Geräte vor Schäden zu schützen.

2Blitzschlag: Der schnelle Entladungsprozess erzeugt starke Blitze und wird von lauten Geräuschen begleitet.Die untere Schicht ist negative Elektrizität und die obere Schicht positive Elektrizität.Positive und negative Ladungen ziehen einander an, aber Luft ist kein guter Leiter.

3. Welche Faktoren beeinflussen im EMV-Test den Ausfall des Blitzschlagversuchs?

Einige Blitzschutz- und Überspannungsschutzvorrichtungen an die Schnittstellen der Strom- und Signalleitungen hinzufügen.Varistor-TVS-Rohr (Zener-Diode) Gasentladungsrohr FestentladungsrohrDie spezifischen Produkte dieser Geräte haben ihre eigenen Parameter.Es ist sinnlos, ein Gerät zu wählen, das nicht gegen eine so hohe Spannung schützen kannÜberprüfen Sie also, ob die Parameter des Geräts, das Sie wählen, richtig sind und ob es so hoher Spannung und Strom aushalten kann.
