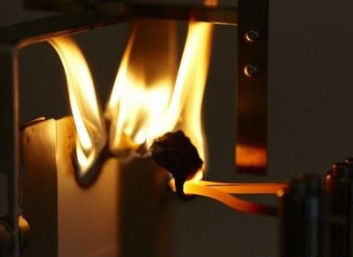

Flammschutzprüfung: Nachverfolgung
Prüfstandard

GB/T 4207; IEC 60112; EN IEC 60112

Definition

Vergleichsverfolgungsindex CTI: Der in Volt (V) ausgedrückte Höchstspannungswert, wenn fünf Proben 50 Flüssigkeitstropfen ohne Verfolgungsfehler und kontinuierliche Verbrennung ausgesetzt werden,und enthält auch eine Beschreibung der Materialeigenschaften während der 100-Tropfen-Prüfung;

Proof-Tracking-Index (PTI): Der maximale Spannungswert, der den fünf Proben entspricht, die 50 Flüssigkeitstropfen ohne Tracking-Fehler und kontinuierliche Verbrennung ausgesetzt werden.Ausgedrückt in Volt (V)

Muster

Es wird empfohlen, Proben mit einer Flächengröße von mindestens 20mmX20mm und einer Dicke von mindestens 3mm zu verwenden (kann gestapelt werden)

Umweltvorbehandlung der Probe

Sofern nicht anders angegeben, sollte die Probe mindestens 24 Stunden lang bei (23±2) °C und relativer Luftfeuchtigkeit (50±10) % aufbewahrt werden.

Die Prüfung sollte innerhalb von 30 Minuten nach Entnahme der Probe aus der Konditionierkammer begonnen werden.

Wenn eine sinusförmige Spannung auf die Elektrode angewendet wird

Spannungsbereich: 100 V bis 600 V; Frequenzbereich: 48 Hz bis 62 Hz; der maximale Fehler des Spannungsmessgeräts darf 1,5% nicht überschreiten und die Stromversorgung weniger als 0,6 kVA betragen

Selbstkalibrierung des Geräts

Wenn der Wirkungswert des Stroms (0,50±0,05) A für (2,0±0,2) s beträgt, sollte die Überstromvorrichtung betrieben werden.

Prüflösung

Lösung A: Löschen Sie ein analytisch reines wasserfreies Ammoniumchlorid-Reagenzmittel mit einer Massenfraktion von etwa 0,1% und einer Reinheit von mindestens 99.8% in deionisiertem Wasser zur Herstellung einer Lösung A mit einer Resistivität von (3.95±0.05) Ω·m bei (23±1) °C;

Lösung B: Löschen Sie analytisch reines reines Reagenzmittel für wasserfreies Ammoniumchlorid (NH.CI) mit einem Massenanteil von etwa 0,1% und einer Reinheit von mindestens 99.8% und Natriumdibutylnaphthalensulfonat mit einem Massenanteil von.500±0,002) % in deionisiertem Wasser zur Herstellung einer Lösung B mit einer Resistivität von (1,98±0,05) Ω·m bei (23±1) °C. (Einige Bestandteile der Lösung B sind verboten, daher ist ihre Herstellung schwierig);

Lösung C: Löschen Sie analytisch reines reines reines reagierendes anhydrisches Ammoniumchlorid (NHCI) mit einem Massenanteil von etwa 0,2% und einer Reinheit von mindestens 99.8% und einem nicht-ionischen Tensid (Octoxynol) mit einem Massenanteil von0,50 ± 0,02) % in deionisiertem Wasser zur Herstellung einer Lösung C mit einer Widerstandsfähigkeit von (1,98 ± 0,05) Ω*m bei (23 ± 1) °C. Die Oberflächenspannung der Lösung C beträgt weniger als 40 mN/m.

Elektrode

Platinmetall mit einer Reinheit von mindestens 99%, der rechteckige Querschnitt der beiden Elektroden sollte (5.0±0.1) mmX(2.0±0.1) mm betragen und der Winkel des Endgewichts sollte (30±2)° betragen.

Das Blatt des Schrägels sollte ungefähr flach, etwa 0,01 mm~0,10 mm breit sein

Betriebsverfahren

Die Temperatur wird bei (23±2) °C und die relative Luftfeuchtigkeit bei (50±10) % aufrechterhalten; die Prüflösung liegt 35±5 mm über der Probe.

Die Lösung tropft im Zentrum der Elektrode in einem Zeitintervall von 30 ± 5 Sekunden; die Masse von 50 aufeinanderfolgenden Tropfen sollte 0,997 g ~ 1,147 g betragen, und die Masse von 20 aufeinanderfolgenden Tropfen sollte 0,380 g ~ 0,480 g betragen;

Die Zeit für das Tropfen von 50 Tropfen auf die Probe sollte 24,5min±2min betragen.

Ergebnisbestimmung

Die Prüfung ist zu unterbrechen, wenn folgende Situationen auftreten:

a) die Überstromvorrichtung aktiviert ist;

b) eine kontinuierliche Verbrennung auftritt;

c) seit dem Tropfen des 50. Tropfen (100.) Flüssigkeit mindestens 25 Sekunden vergangen sind und keine Situation a) oder b) auftritt.
