INS-Prüfung bei Hochfrequenzlärmstörungen
Einführung der Prüfung
Die INS-Prüfung bei Hochfrequenzlärmstörungen gehört zur EMV-Feldprüfung.und der grundlegende Prüfzweck ist der der internationalen Norm IEC 61000-4-4 (Gruppenprüfung mit elektrischen schnellen transienten Impulsen)Diese Testfähigkeit dient vor allem Kunden in Japan und einigen asiatischen Ländern.

INS-Prüfung bei Hochfrequenzlärmstörungen

Diese Prüfung simuliert hauptsächlich die Schaltvorrichtungen in der Schaltung, wie z. B. Relais usw. Wenn sie eingeschaltet oder ausgeschaltet werden, ändert sich der Strom in der Schaltung rasch.Wenn es induktive Komponenten in der Schaltung gibt, wird durch den schnellen Stromwechsel eine sofortige Hochspannungsstörung erzeugt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Um die Stabilität der elektronischen Produkte während des Gebrauchs zu gewährleisten, ist es notwendig, auf ihnen EMS-Tests durchzuführen.Verwendung eines Hochfrequenz-Impulsgenerators, werden mehrere Gruppen von Impulssignalen direkt auf die getesteten Proben aufgetragen und die Störungshemmnis der Proben wird anhand der Veränderungen der Vorleistung der Proben bewertet.nach und während der Prüfung.
Prüfobjekte
Elektronische Geräte wie zentrale Steuerungen
Gemeinsame Normen
NECA TR-28: Prüfindikatoren für Geräuschmessgeräte mit rechtwinkligem Hochfrequenzgeräusch

JEM TR-177: Prüfindikatoren für Rechteckwellen-Hochfrequenzlärmprüfer für elektrische Maschinen und Geräte

JEC 0103_2005: Prüfnorm für Niederspannungssteuerkreise

Prüfgerät

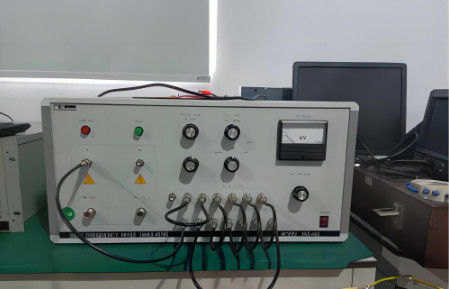

Hochfrequenz-Impulsgenerator

Hochfrequenz-Impulsgenerator

Modelldaten:

Modell: INS-40A

Ausgangsimpulsamplitude (50Ω Belastung): rechteckiger Impuls 0~2KVmax±10%

Amplitude des Ausgangsimpulses in offenem Kreislauf: rechteckiger Impuls 0~4KVmax±10%

Impulsschnitt: 50 ns~1 μs (50Ω Belastung, 50 ns Schritt)

Aufstiegszeit ≤ 1 ns

Leistungskapazität der Prüfgeräte:

Wechselstrom-Einphasen: 220Vmax, 16Amax

Gleichstrom-Einphasen: 220Vmax, 16Amax

Prüfmethode

1. Das Ausgangsende des Impulses mit einem Ausgangskoaxikabel direkt an das Ausgangsende der Prüfprobe anschließen.

Prüfmethode INS für Hochfrequenzlärmstörungen

2. mit der gesamten Maschine oder dem Anschlusssubstrat zusammenarbeiten und mit Hilfe der Näherfeldsonde (elektrisches Feld, Magnetfeld) den Impuls direkt auf die Probenhülle bei 0 cm anwenden.
